ISPEZIONE TUBI
CiTriS – Circular Triangulation Sensor

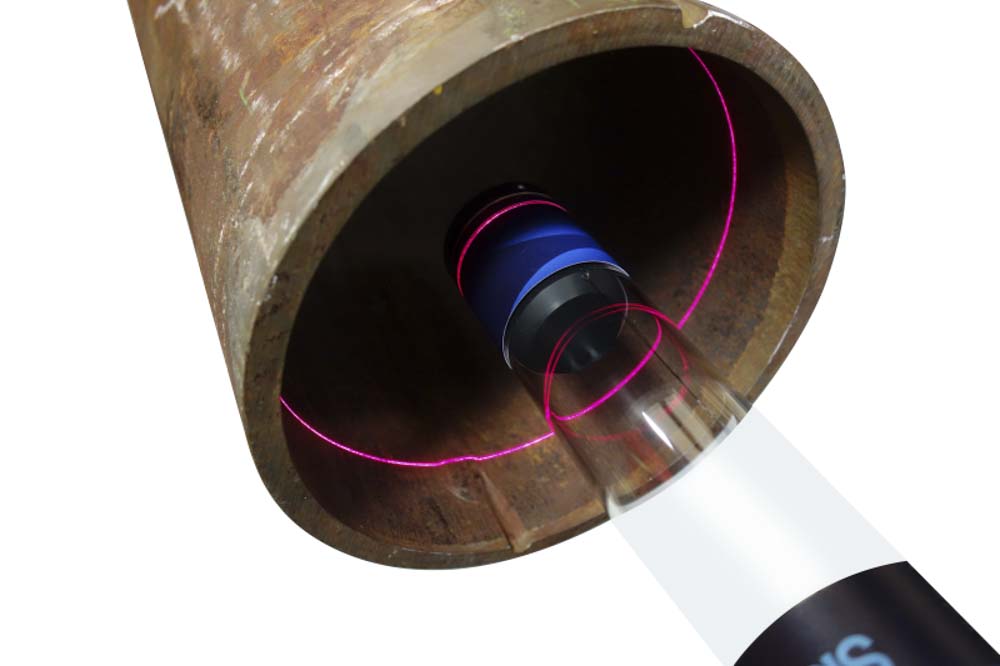

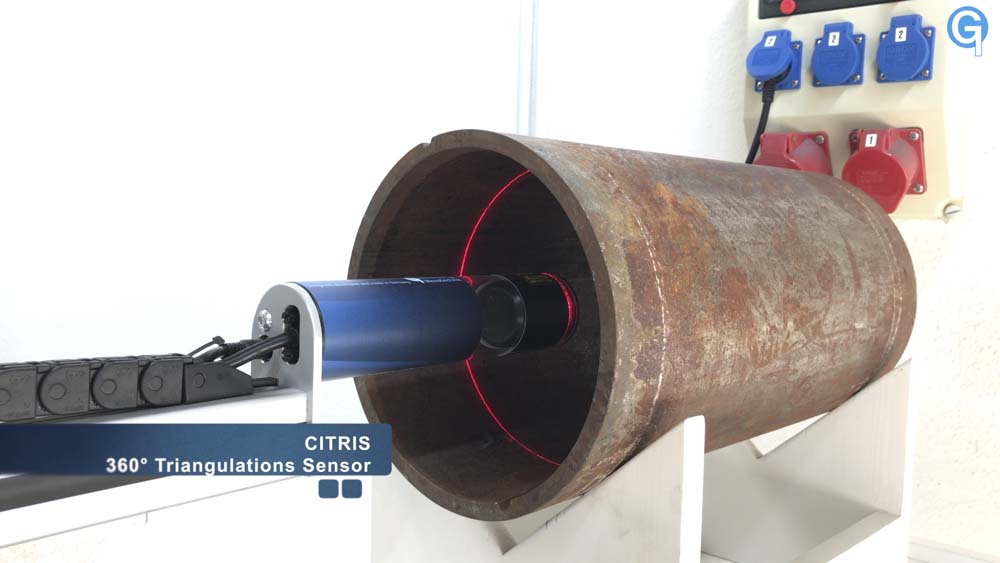

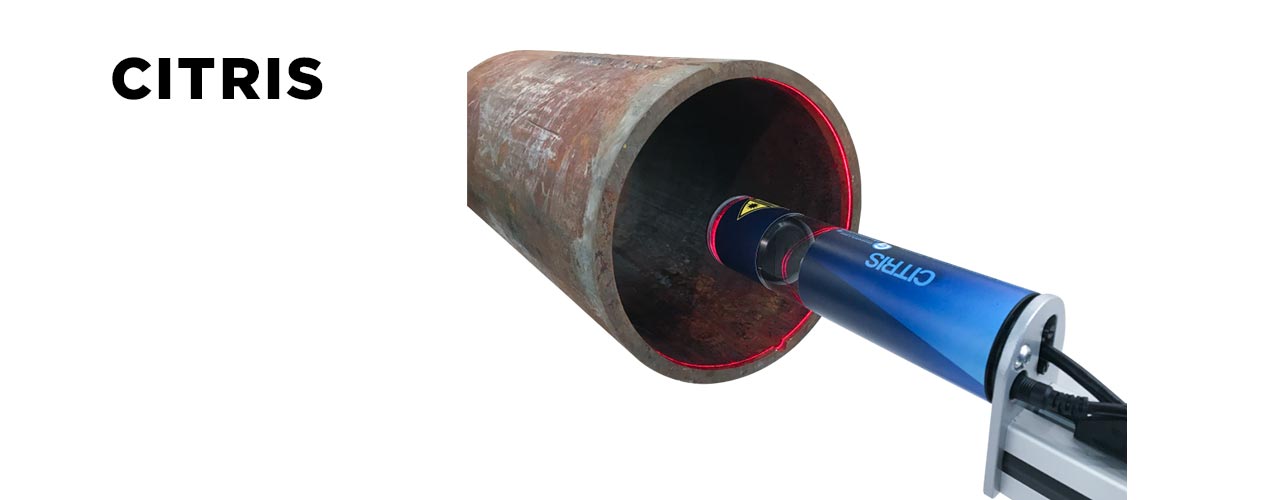

CiTriS è il nome dato ad una famiglia di sensori laser a triangolazione circolare, da cui il nome Circular Triangulation Sensor. Questo innovativo prodotto, sviluppato da Geometrie Laser Control GmbH e distribuito in Italia da Newton srl, si basa sul sensore CiTriS ed è declinato con diversi supporti per esigenze via via più complesse. CiTriS permette la misurazione precisa e senza contatto della geometria interna di tubi e corpi cavi.
Questa nuova generazione di sensori laser offre ai settori industriali, come la produzione di condotte o il risanamento delle fognature, un metodo rapido, semplice e preciso per registrare il profilo interno del tubo e visualizzare e dimensionare i punti di misura in modo specifico.
In particolare, permette di misurare velocemente:
- Diametro (massimo, minimo e medio).
- Ovalità.
- Deviazione dalla circolarità.
- Identificazione di difetti locali.
- Misura delle estremità dei tubi.
- Risoluzione angolare: 3600 punti di misura radiali su 360°.
- Per tubi con diametro interno dai 60 ai 1500 mm (varie taglie disponibili).

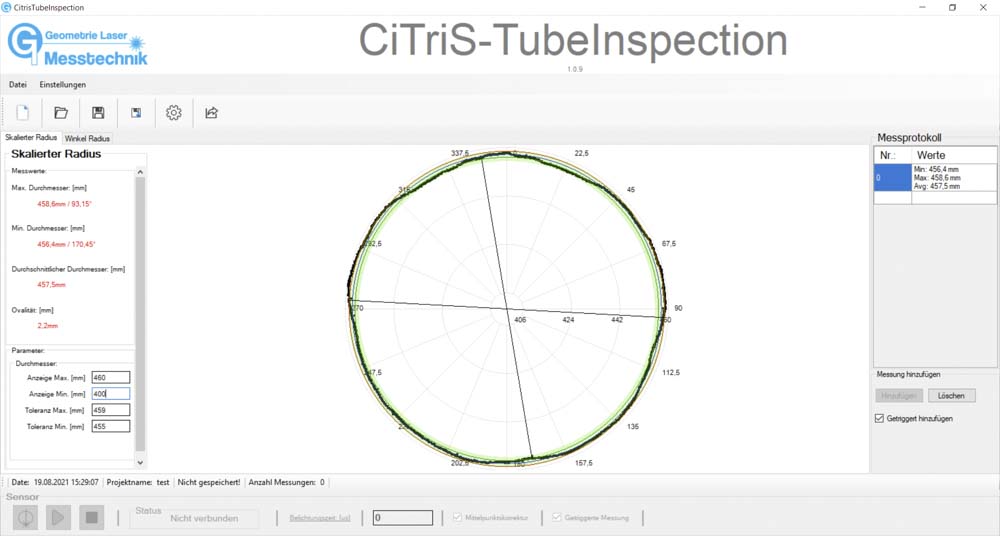

- Report .csv con le informazioni per ciascuna sezione misurata.

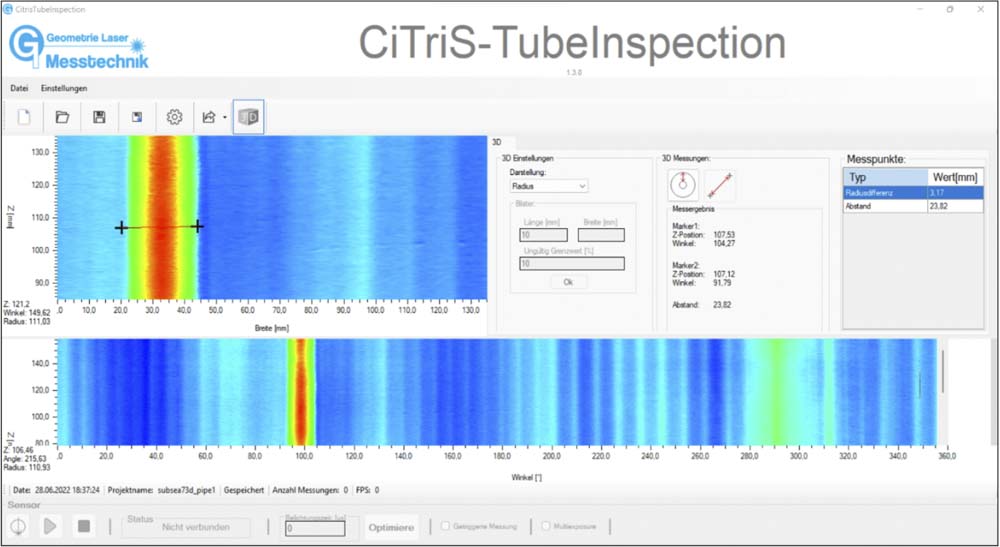

- Modello 3D completo (formato .stl)
KIT DISPONIBILI

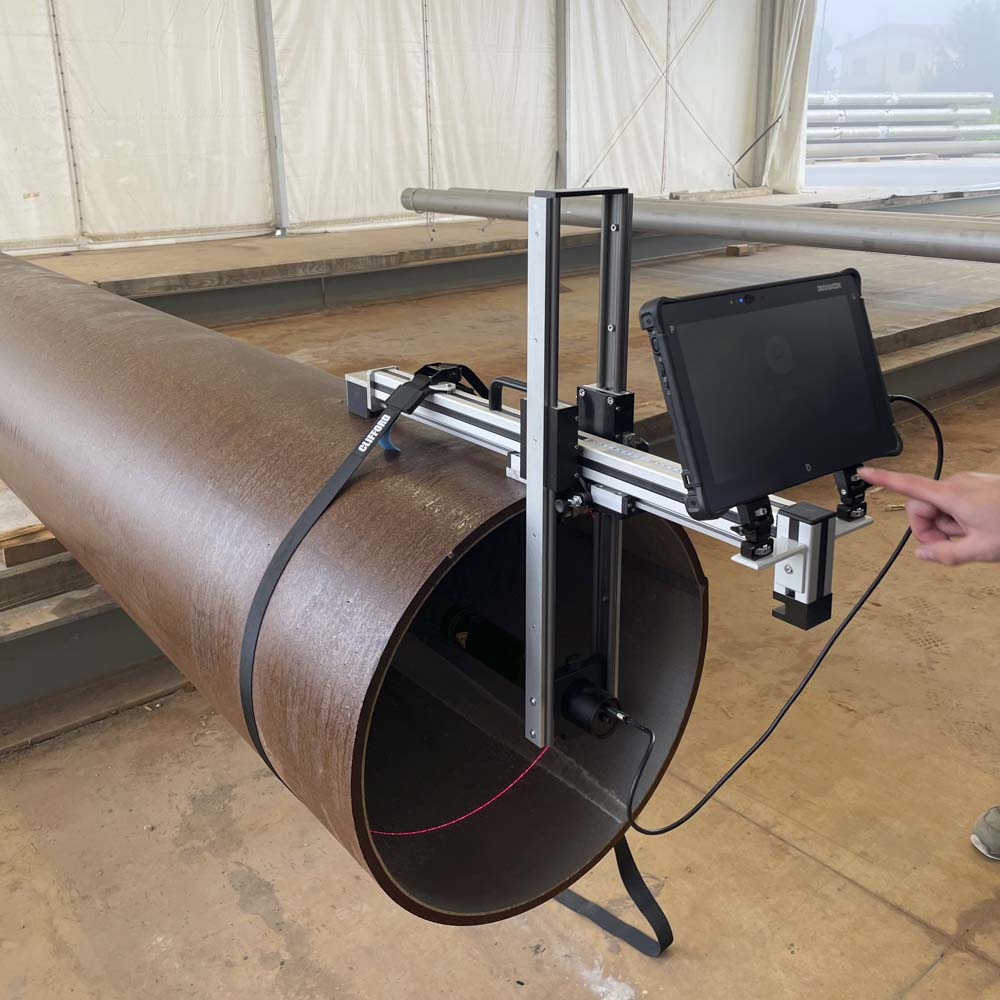

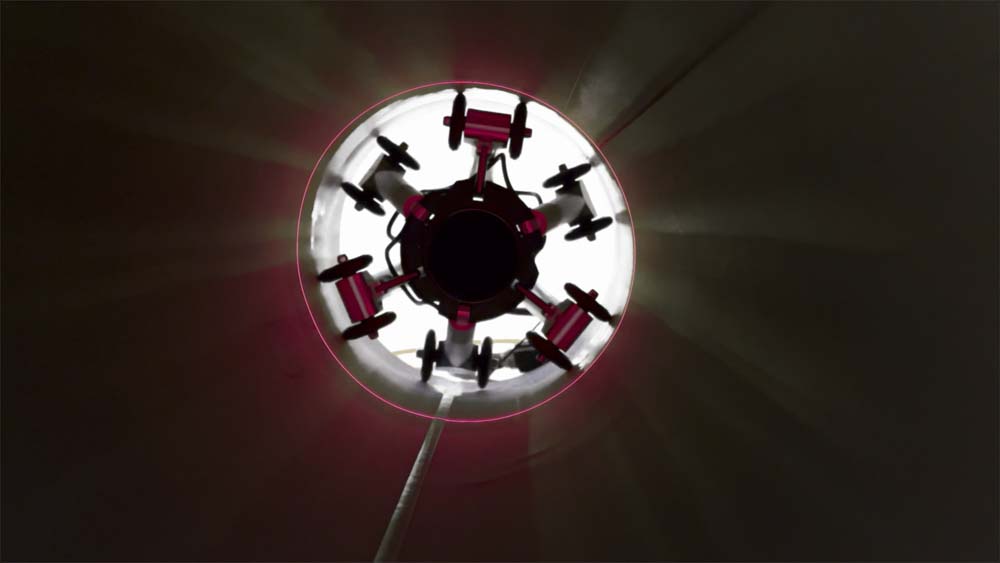

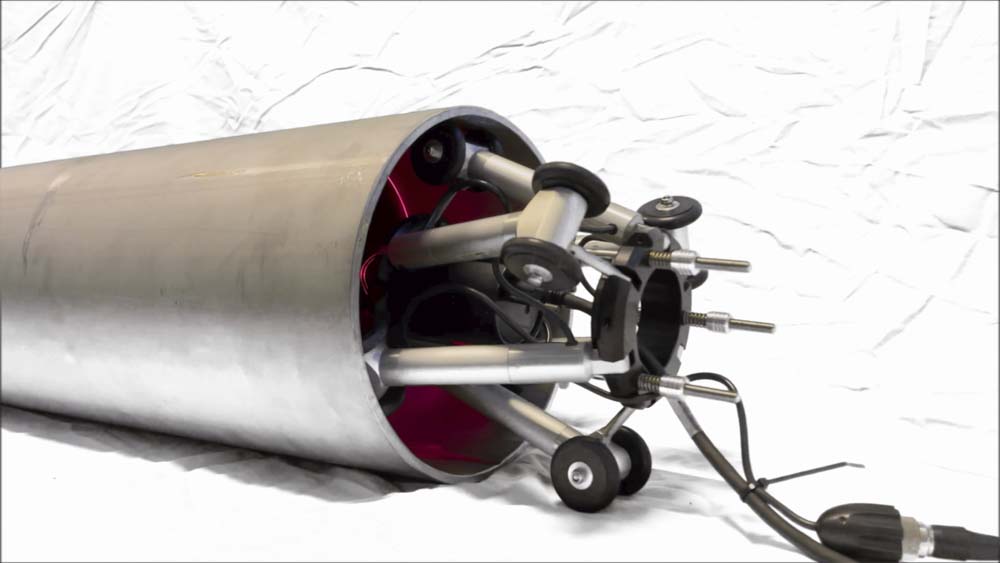

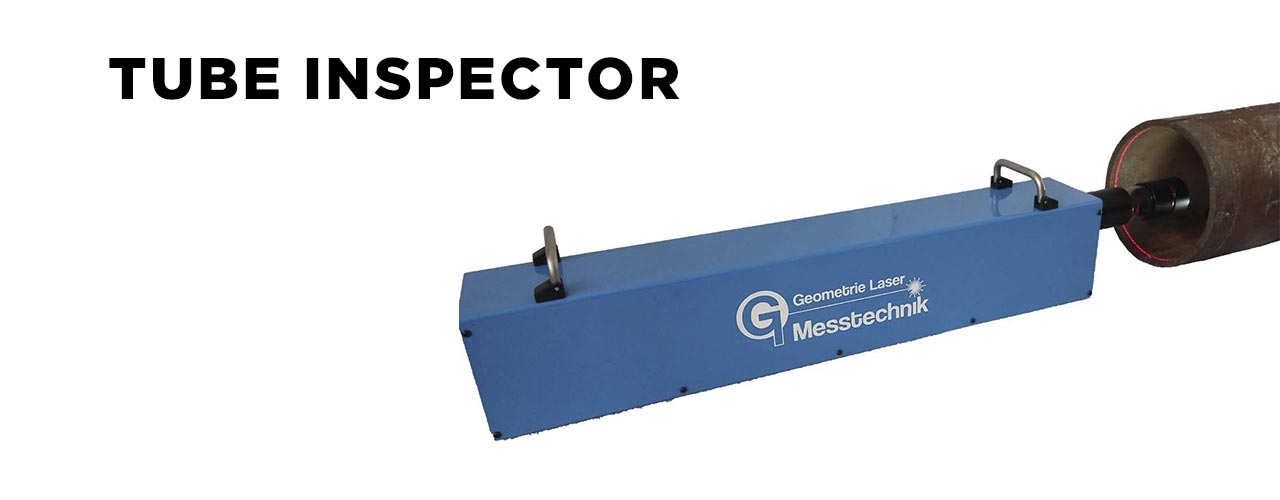

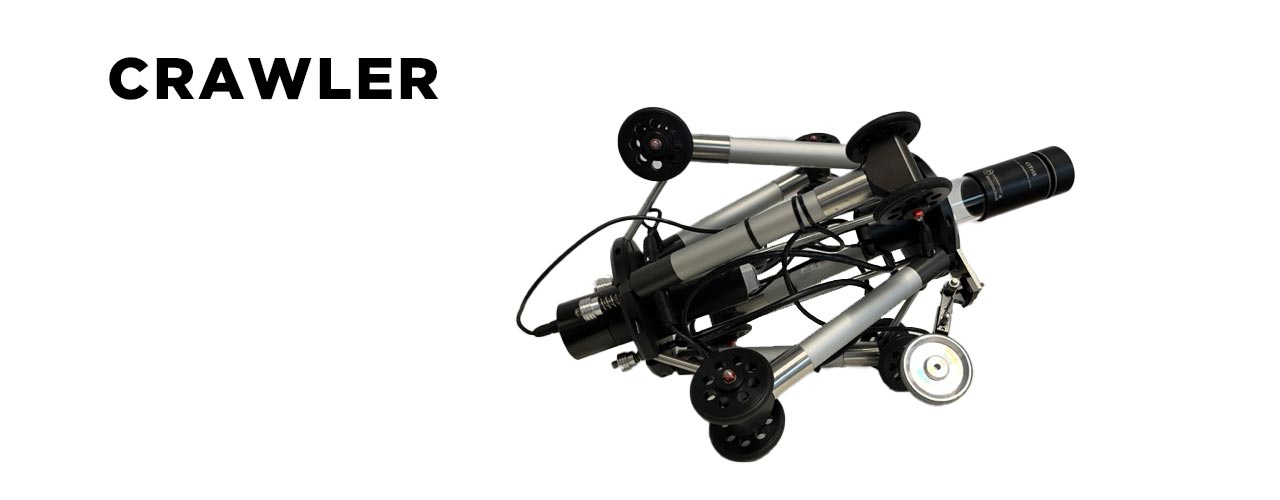

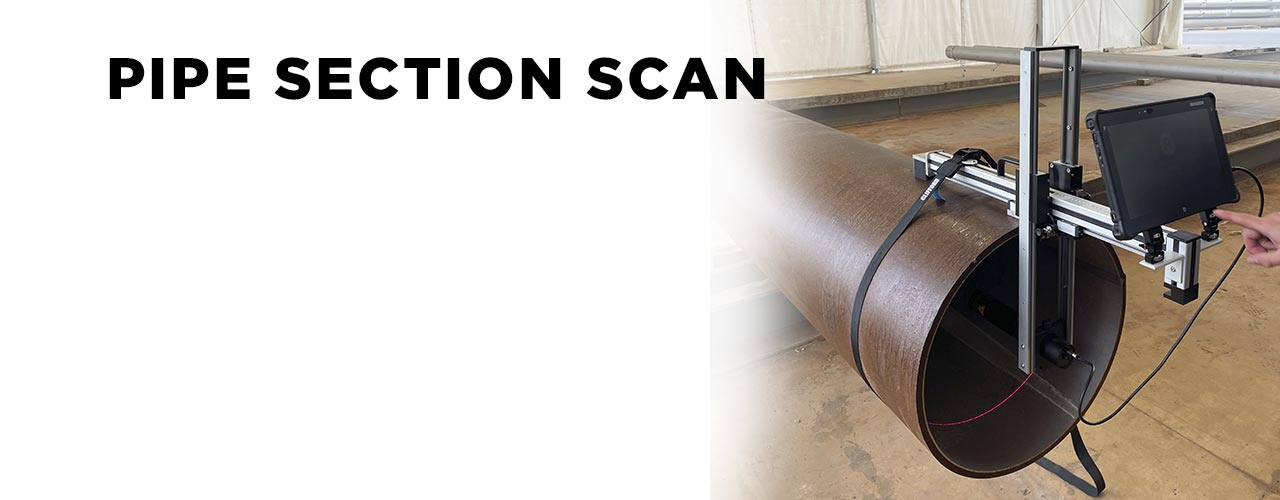

CiTriS è il nostro sensore base che viene abbinato a diversi sistemi di sostentamento, statici o motorizzati, che permettono di ampliare considerevolmente le possibilità del nostro strumento. In particolare si parte da un sistema installativo statico tramite cavalletto industriale o staffa magnetica che permette di eseguire misurazioni bidimensionali anche su varie sezioni: Pipe Section Scan; si prosegue con Tube Inspector, soluzione motorizzata per l’ispezione automatizzata 3D delle estremità del tubo; e si finisce con il Crawler, una soluzione basata su un robot motorizzato in grado di avanzare all’interno del tubo e, acquisendo una misura con passi fino a 0.4 mm, permette di ricostruire un modello tridimensionale dell’intera tubazione, garantendo un’ispezione completa.
CiTriS
